針對綜合管廊、石油化工、電纜隧道、變電站、監獄等特殊場合的應用需求，山東盛和電子有限公司運用傳感技術、地理信息技術、計算機網絡技術及其他無線通信技術等物聯網相關技術，開發了一套管理和事件處置網絡化、精細化的智能化液壓井蓋管理系統控制系統。
本系統實現了智能井蓋的遠程統一管理、監測、控制，全面監控智能井蓋運行情況，有效提高了用戶單位的管理水平。
一、產品結構
智能液壓井蓋采用加厚鋼板設計，形狀圓形和方型可選，尺寸可以根據客戶要求定制。控制系統采用單片機獨立設計程序同時系統配裝各種傳感器和感應開關，用于檢測井蓋的各種狀態。控制系統集中于壁掛控制箱內。用戶使用時可通過485、光纖、網絡等不同的通訊方式連接到終端，實現遠程控制機管理。
智能井蓋自動化系統主要由三部分組成：
智能井蓋機構本體；
智能井蓋電氣控制系統；
智能井蓋遠程監控系統。

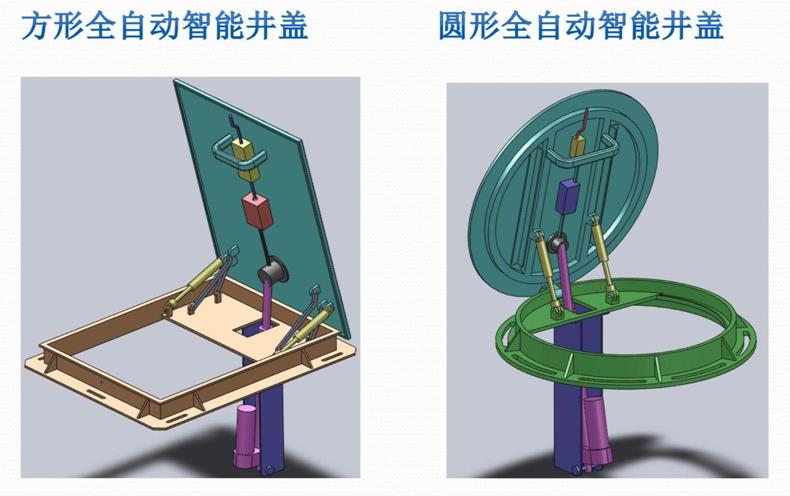

智慧液壓井蓋結構圖
二、液壓智能井蓋的功能
1.開啟功能多樣化
遠程控制：在控制中心可以實現井蓋的開啟和關閉。
現場控制：通過控制中心的授權維護人員在現場可以遙控開啟和關閉。
緊急狀態控制：在緊急狀態下或系統停電時，逃生人員可以在內部使用緊急機械開鎖功能；同時外部人員需要緊急救援時可以從外部手動機械開啟。
手機APP聯網控制（選配）。
手持終端開啟（選配）。
2.開啟角度大
開啟角度≥80°，最大空間的滿足物料投入和人員出入.
開啟角度可以調整。
3.通信方式多樣
電力井蓋的控制信息與監測信息為標準的電氣接口信號（RS-485、以太網、開關量接口等），可方便地接入?yún)^(qū)域控制單元（ACU），通過區域控制單元等終端設備可傳送至監控中心，實現集中監視與集中管理的目標。
智能井蓋相關的監控?cái)?shù)據的顯示與管理以及操作均可以與主要的子系統進行數據整合，在一個界面上運行。
4.非法進入報警
當井蓋非正常開啟時安裝在井壁下的聲光報警器會發出聲光報警，同時把實時信息傳送到后臺。
后臺自動語音提示 報警井蓋的地理位置。
5.安全可靠的控制系統
電氣系統與井蓋機械設備隔離，控制系統全部采用24V安全電壓控制，系統在任何情況下均不會造成人身傷害。
井口異物檢測，安全防護功能齊全。自動探測井口障礙物，傳感裝置發送指令至控制系統，控制井蓋無法關閉或驟。
6.獨特的防水、防腐、防銹、防盜結構設計
在機械結構方面井蓋和底座采用了上沿覆蓋結構設計，改變了傳統嵌入式井蓋的滲漏水的問題。
全方位檢測井蓋的各種狀態。
開閉合檢測、角度檢測等檢測器件全部選用的磁感應類型的元器件，沒有接觸點，沒有焊接點，達到防潮、防水的目的。
7.防盜功能
井蓋關閉后處于鎖定狀態時，憑外力 無法打開。
8.承載能力
安裝于綠化帶或人行道的井蓋達到 GB/T 23858-2009規定的D125載重要求。
9.防銹蝕功能
井蓋的金屬表面先經過熱鍍鋅處理，再經過噴漆處理，更好的達到防銹、防腐效果。
